關(guān)于機(jī)械除銹手磨機(jī)使用鋼絲輪和角磨片的效果探討：在酸堿防腐蝕行業(yè)，表面處理占了酸堿防腐蝕質(zhì)量的70的比例，筆者不是夸夸其談，而是從30多年的大量實踐經(jīng)驗得出的結(jié)論。

一項酸堿防腐蝕工程離不開表面處理，再好的施工工藝和酸堿防腐蝕涂料沒有良好的基礎(chǔ)，也只是表面文章，最終以整體脫落或者失效導(dǎo)致酸堿防腐層出現(xiàn)嚴(yán)重的質(zhì)量事故，這樣的問題在酸堿防腐蝕施工現(xiàn)場比比皆是。所以表面處理是關(guān)鍵的關(guān)鍵。在表面處理中碳鋼和混凝土表面處理占了大部分，而碳鋼表面處理又占了一半，對于碳鋼表面處理除了機(jī)械除銹外還有噴砂除銹和其他方式的除銹，今天我們交流和探討的是機(jī)械除銹中的鋼絲輪和角磨片磨盤有哪些區(qū)別和共同點(diǎn)。鋼絲輪和角磨片磨盤都屬于機(jī)械打磨磨料部分，對于GB標(biāo)準(zhǔn)沒有直接指名使用哪一種，只是硬性規(guī)定了打磨級別，如St2St3等等，使用220V手磨機(jī)，規(guī)格為100，125等，其方法只能夠去除碳鋼表面松動的銹皮和塵土以及其他附著物，屬于金屬表面最簡單的處理工藝，使用于一般性的酸堿防腐蝕表面處理，不適宜重酸堿防腐，筆者也不建議將機(jī)械除銹打磨用于重酸堿防腐表面處理。

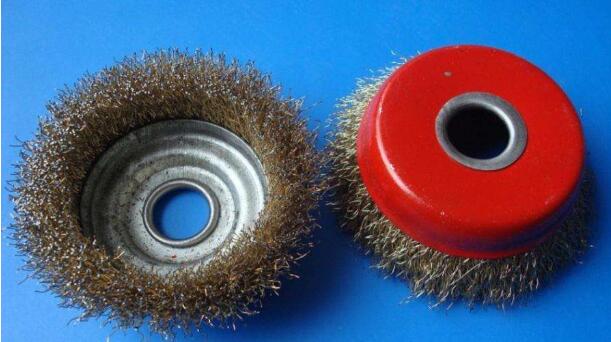

這兩種機(jī)械除銹打磨表面處理的區(qū)別除了材質(zhì)不同還有很多，一個是鋼絲金屬材料，一個是非金屬材料如石英砂，鋼絲輪磨損量比角磨片小，施工成本低，但是沒有粗糙度，只是金屬與金屬的拋光，而且磨損的金屬粉末不利于底涂的良好附著力，如果鋼絲輪金屬絲與本體碳鋼成分不一樣或者含有大量雜質(zhì)，會嚴(yán)重干擾底涂的附著力，還會造成一定的電位差腐蝕，鋼絲輪打磨機(jī)有時候也會帶來一定的安全隱患如鋼絲飛濺會扎人人體任何部位，必須做好防護(hù)措施。

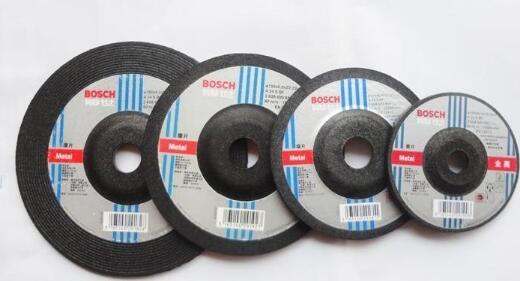

角磨片打磨是無機(jī)材料直接作用于金屬表面，可以形成一定的粗糙度，不會形成拋光面，具有底涂所需要的表面處理要求，就是耗損量比鋼絲輪大，成本比鋼絲輪打磨機(jī)高一些，但是任何事情都是一分為二的，為了保證酸堿防腐蝕質(zhì)量，必須提高底涂附著力，提高底涂附著力必須進(jìn)行有效的表面處理，有效的表面理必須要求一定的粗糙度和潔凈度，為此角磨片打磨比鋼絲輪打磨機(jī)更復(fù)合酸堿防腐蝕表面處理工藝要求，筆者建議在金屬表面處理中，機(jī)械除銹打磨還是使用角磨片打磨比鋼絲輪打磨機(jī)好，通過大量實踐應(yīng)用也證明了這一點(diǎn)。

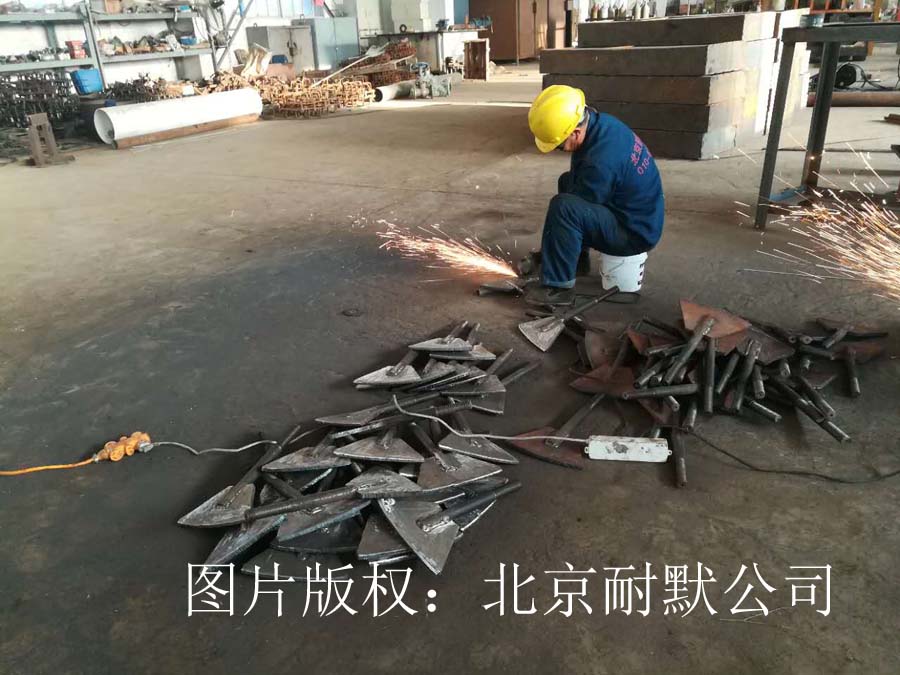

重酸堿防腐時一定要處理好基材表面，當(dāng)然小面積處理時可能不方便采用噴砂設(shè)備，依然要采用角磨機(jī)打磨，可以采用低表面處理的KN22酸堿防腐涂料。
