酸堿溶液溫度升高將使氧的擴(kuò)散過(guò)程和電極反應(yīng)速度加快，因此在一定的溫度范圍內(nèi)，腐蝕速度將隨溫度的升高而加快。但溫度升高又使溶解氧的濃度降低，使吸氧腐蝕速度降低。在敞開(kāi)體系中，在低溫區(qū)，隨著溫度升高，電極反應(yīng)的基本過(guò)程加強(qiáng)，腐蝕速度增加。當(dāng)進(jìn)一步提高溫度時(shí)，溶解氧濃度降低導(dǎo)致吸氧陰極反應(yīng)速度降低，從而引起腐蝕速度的降低（如圖l線）。對(duì)于封閉系統(tǒng)（如圖2線），隨著體系溫度的升高，氣相中氧的分壓增加，從而加強(qiáng)了氣相中的氧氣向酸堿溶液中溶解，從而抵消了溫度升高對(duì)溶解氧濃度的影響，所以腐蝕速度將一直隨溫度的升高而增加。

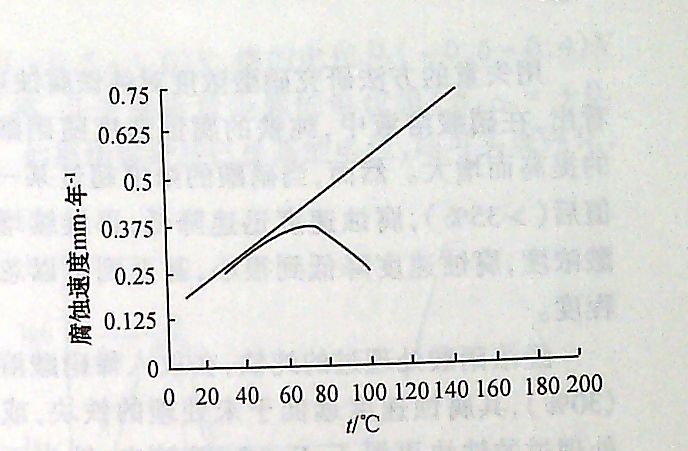

圖（1）酸堿溶液的腐蝕速度與溫度的關(guān)系

    以上主要從酸堿溶液的角度出發(fā)，討論了以氧的擴(kuò)散為控制步驟的腐蝕過(guò)程中幾項(xiàng)主要因素。氧去極化腐蝕大多數(shù)屬于氧擴(kuò)散控制的腐蝕過(guò)程，但也有一部分屬于氧離子化反應(yīng)控制的或陽(yáng)極鈍化控制的。對(duì)于陽(yáng)極控制的過(guò)程，還必須考慮金屬材料本身及其表面狀態(tài)的影響。

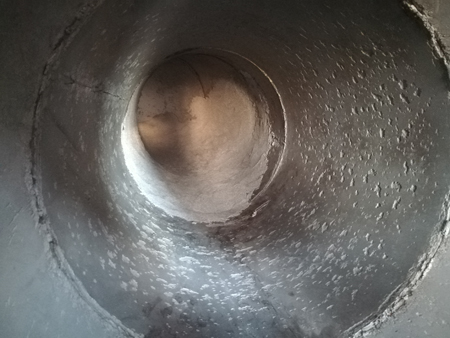

圖（2）高溫酸堿溶液管道內(nèi)壁腐蝕
