無(wú)機(jī)防腐涂料與有機(jī)防腐涂料對(duì)于基層的附著力主體還是環(huán)氧高一些，當(dāng)然也有無(wú)機(jī)成膜樹脂也不錯(cuò)，這與各個(gè)配方不一樣，無(wú)機(jī)水性材料確實(shí)因?yàn)樗�的存在，相�?dāng)于附著力有一定影響，從閃銹方面綜合考慮

防腐蝕有時(shí)候無(wú)機(jī)比有機(jī)好。各家配方不同，僅此而已。我不是搞研發(fā)的，我只能從施工應(yīng)用角度考慮。

我的一直基本概念也是無(wú)機(jī)富鋅性能好于環(huán)氧富鋅。環(huán)氧施工性能更優(yōu)。

從涂層體系考慮，我是從表面處理考慮的，特別在嚴(yán)格要求干噴砂情況下不得不考慮到Sa21/2條件下的閃銹問題。

如果說防腐無(wú)機(jī)比有機(jī)好，那要特定工況吧，如鹽酸20%，無(wú)機(jī)富如何？

如果用富鋅做打底用于防鹽酸，應(yīng)該也是錯(cuò)誤

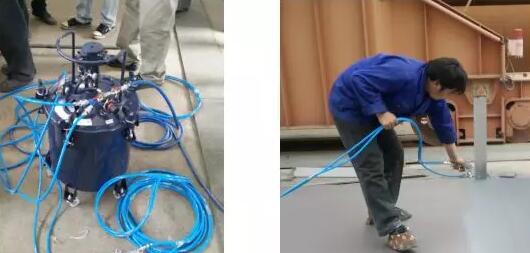

我在實(shí)際項(xiàng)目上用過阮工的水性無(wú)機(jī)富鋅底漆，極限應(yīng)用的地方是作為熄焦車底漆應(yīng)用，只要前期噴砂到位，噴涂過程不要一遍成膜太厚，真的是無(wú)與倫比的，熄焦車在應(yīng)用過程反復(fù)高溫、降溫，七八分鐘一個(gè)輪回。

在曹妃甸海洋環(huán)境應(yīng)用防腐性也得到過驗(yàn)證，都沒問題。唯一的問題就是施工要求高。

所有漆想要做好，一是表面處理好，二是施工好。至于什么涂料，反而影響沒那么大。

無(wú)機(jī)富鋅和環(huán)氧富鋅最共同的特點(diǎn)就是含有金屬鋅粉，雖然含鋅量有所不同，另外他們的防腐蝕機(jī)理就是陰極保護(hù)。大致區(qū)別如下：1.價(jià)格不一樣，有時(shí)候環(huán)氧富鋅比無(wú)機(jī)富鋅價(jià)格高。2.所用成膜樹脂不一樣，無(wú)機(jī)富鋅是無(wú)機(jī)材料，環(huán)氧富鋅是有機(jī)材料。3。使用溶劑不同，無(wú)機(jī)富鋅大部分是水，環(huán)氧富鋅需要丙酮或者二甲苯等有機(jī)溶劑。4.耐溫性能不同，無(wú)機(jī)富鋅的耐溫性能比環(huán)氧富鋅要高許多，所以無(wú)機(jī)富鋅經(jīng)常用于耐熱設(shè)備，如煙筒等。5.基層表面處理要求不同，無(wú)機(jī)富鋅對(duì)基層處理非常高必須進(jìn)行噴砂處理，而環(huán)氧富鋅可以進(jìn)行簡(jiǎn)單的表面處理就可以，如鋼絲輪打磨。6.固化干燥機(jī)理不同，無(wú)機(jī)富鋅大部分靠自然固化，而且濕度的大小對(duì)固化有著很大的影響，環(huán)氧富鋅則是靠反應(yīng)交聯(lián)固化，必須使用固化劑才能干燥成膜。7.施工特性不一樣，無(wú)機(jī)富鋅大部分使用高壓無(wú)氣噴涂機(jī)進(jìn)行，使用9C專用噴涂設(shè)備，一般滾涂操作不好很難，而環(huán)氧富鋅則既可以噴涂也可以人工滾涂，方便簡(jiǎn)單。9.耐蝕性能和粘結(jié)力以及耐水性不一樣，無(wú)機(jī)富鋅的耐蝕性和與基層粘結(jié)力以及其耐水性能都不如環(huán)氧富鋅。
