氫氟酸防腐涂料
更新：2016-8-20 15:15:33 點擊：
- 產(chǎn)品品牌 抗耐牌
- 產(chǎn)品型號 KN22
- 產(chǎn)品描述
...
產(chǎn)品介紹
耐氫氟酸防腐涂料簡介：
耐氫氟酸防腐涂料是以高分子陶瓷聚合物為主的互穿網(wǎng)絡(luò)聚合物作為成膜物質(zhì)，涂料填料采用酚醛樹脂、納米陶瓷、防介質(zhì)固體填料等，再配以適當(dāng)?shù)哪蜏刂鷦┑龋尤肽湍ピ鰪妱┲瞥�。耐氫氟酸防腐涂料是一種新能優(yōu)異的新型涂料。
圖（1）耐氫氟酸防腐涂料生產(chǎn)分裝車間
耐氫氟酸防腐涂料的特點如下：
① 耐氫氟酸防腐涂料的涂層致密穩(wěn)定，耐強酸，特別是耐氫氟酸（HF）的腐蝕效果好；
② 耐氫氟酸防腐涂料由多種組分組成的功能填料，相互協(xié)同賦予了涂層耐氫氟酸的防腐性能，并且增強了涂層的附著力，克服了因涂料固化體積收縮而產(chǎn)生的內(nèi)應(yīng)力；
③ 耐氫氟酸防腐涂料由不同類型的高聚物，通過互穿網(wǎng)絡(luò)技術(shù)組成的無機-有機聚合物，相互協(xié)同，使涂層更加平整、飽和。
耐氫氟酸防腐涂料技術(shù)指標：

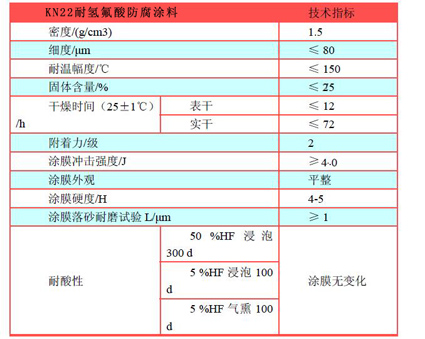

耐氫氟酸防腐涂料的技術(shù)指標見下表
耐氫氟酸防腐涂料性能要求：
① 耐氫氟酸防腐涂料涂層具有與基材料匹配的溫度——線膨脹系數(shù)，不致因產(chǎn)生內(nèi)應(yīng)力或熱應(yīng)力而使涂層遭到破壞；
② 耐氫氟酸防腐涂料涂層與基材具有良好的附著力，保證涂層不易脫落；
③ 耐氫氟酸防腐涂料涂層能承受設(shè)備工作過程中的振動和沖擊；
④ 耐氫氟酸防腐涂料涂層使用壽命長，耐久性好，損壞的涂層可以方便地進行修補。

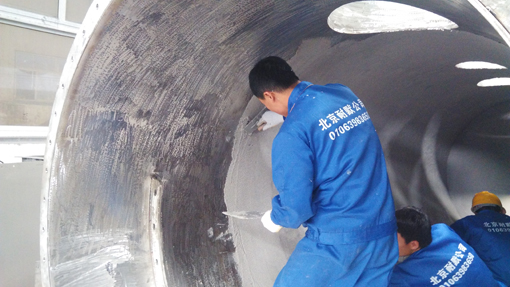

圖（2）采用氫氟酸防腐涂料在反應(yīng)罐里施工
耐氫氟酸防腐涂料施工：
基材處理:
涂裝作業(yè)前，應(yīng)去除基體表面的油污、殘銹、氧化皮等。
① 推薦使用具有中度堿性的水性清洗劑清除油污，然后用清水沖凈；
② 所有待涂鋼材表面必須噴丸或噴砂達到Sa2.5 級要求，局部修補涂層時，鋼材表面必須打磨到St3 級；
③ 噴丸、噴砂過程中和施工后，鋼材表面必須避免油脂重新沾污，噴砂用壓縮空氣必須裝有性能良好的油水分離器，除銹后的鋼材必須嚴格避免重復(fù)沾污油脂，質(zhì)量檢查人員和涂裝施工人員不可穿戴沾有油污的工作鞋、工作服、手套對未涂裝的鋼結(jié)構(gòu)進行質(zhì)量檢查和涂裝施工；
④ 表面粗糙度要求控制在25-40 μm 范圍內(nèi)。
混合:
① 配比： 主劑∶固化劑＝4︰1（重量比）；
② 混合時，應(yīng)在不斷攪拌主劑與固化劑；
③ 混合后，將混合好的涂料用40 目篩網(wǎng)過濾，并倒入另一只容器中。要求持續(xù)不斷地緩緩地攪拌，以使涂料始終處于懸浮狀態(tài)中；
④ 混合后的涂料有效期4 h，應(yīng)根據(jù)施工進度安排使用。

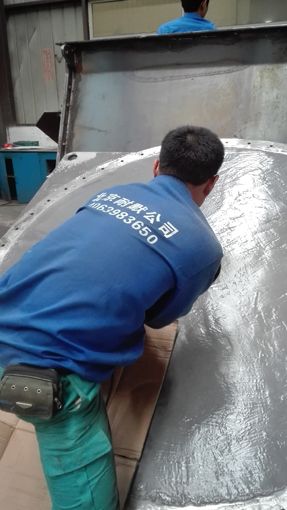

圖（3）采用耐氫氟酸涂料噴涂后的光滑表面
施工條件
噴涂作業(yè)應(yīng)在噴砂除銹后盡快進行，一般不應(yīng)超過8 h。鋼材表面溫度和環(huán)境溫度一般不低于15℃。
Ø 注意事項
① 該涂料產(chǎn)品可以使用刷涂、無氣噴涂和空氣輔助噴涂方法施工；
② 建議涂刷3遍，第一遍厚度小于1mm，總厚度控制在5mm 左右；
③ 第一道涂層表干后繼續(xù)進行涂裝，直至規(guī)定厚度；
④ 待涂層涂刷完畢后，讓其實干72 h 以上方能使用。
更多產(chǎn)品
